Resumo
Como forma de contribuir para a melhoria e a democratização dos processos de checagens de colisões geométricas, a EBBIM – Empresa Brasileira de BIM, está disponibilizando gratuitamente a aplicação POSEIDON, módulo de detecção de colisões geométricas com recursos de alto nível para a realização de uma gestão profissional deste tipo de análise.
Por João Gaspar, Diretor de Operações, EBBIM – Empresa Brasileira de BIM
- Contexto e Relevância
A detecção de colisões (clash detection) consiste na verificação da sobreposição espacial entre elementos que podem representar disciplinas distintas — como estrutura, instalações e arquitetura — dentro de um modelo BIM ou entre modelos BIM. Trata-se de uma etapa importante do processo de auditoria de modelos BIM, aplicável tanto a contratações públicas quanto privadas.
A Lei de Licitações e Contratos Administrativos (14.133/2021) estabelece, em seu art. 19, § 3º, que, nas licitações de obras e serviços de engenharia e arquitetura, sempre que adequada ao objeto da licitação, será preferencialmente adotada a Modelagem da Informação da Construção (Building Information Modelling – BIM) ou tecnologias e processos integrados similares ou mais avançados que venham a substituí-la, enquanto o Decreto 10.306, de 202, no art. 6, inciso II, determina que os arquivos eletrônicos que compõem os projetos de arquitetura e engenharia contratados deverão ser entregues “em formato aberto (não proprietário)”. Para a entrega de modelos BIM, o formato aberto IFC (Industry Foundation Classes) é adotado no Brasil como norma técnica da ABNT desde 2023, sendo a versão atualmente em vigor a ABNT NBR ISO 16739-1:2026. Industry Foundation Classes (IFC) para o compartilhamento de dados pelas indústrias da construção e da gestão de facilities Parte 1: Esquema de dados
Sendo assim, há tendência de que, em decorrência dessa previsão legal e da existência da ABNT NBR ISO, que aborda a questão técnica, prefeituras e órgãos municipais recebam, com maior frequência, projetos no formato IFC produzidos por escritórios contratados. E é possível, e absolutamente compreensível, que parte das equipes técnicas municipais não disponha de ferramenta própria de detecção de colisões para conferência desses arquivos antes da execução da obra.
As soluções mais conhecidas no mercado para realizar este tipo de análise podem representar um custo que boa parte dos municípios não consegue arcar. Na ausência de uma ferramenta dedicada, a verificação de interferências em modelos IFC pode ser feita apenas por inspeção visual ou simplesmente não ser realizada na etapa de validação dos projetos. Desta forma, os modelos BIM e os desenhos que deles derivam continuarão apresentando problemas de compatibilização geométrica, fazendo com que a identificação de conflitos passe a ocorrer em obra, com custo de correção potencialmente mais alto do que na fase de projeto.
Como forma de contribuir para a melhoria e a democratização dos processos de checagens de colisões geométricas, a EBBIM – Empresa Brasileira de BIM, está disponibilizando gratuitamente a aplicação POSEIDON, módulo de detecção de colisões geométricas com recursos de alto nível para a realização de uma gestão profissional deste tipo de análise. A ferramenta, que originalmente faz parte de uma plataforma chamada ROSA, que atende ao mercado corporativo de BIM no Brasil, está em fase experimental: acessível publicamente, em desenvolvimento ativo, com coleta de feedback de uso da comunidade técnica antes da consolidação de uma versão definitiva. Você pode acessar e usar o Poseidon pelo link www.poseidon.ebbim.com.br.
- Como funciona o POSEIDON
O POSEIDON disponibilizado gratuitamente tem dois modos de verificação:
– Verificação entre dois modelos (Modelo A × Modelo B): para comparação entre disciplinas distintas, por exemplo, entre o modelo estrutural entregue por um escritório e o modelo de instalações entregue por outro, independentemente do software de autoria utilizado em cada um.
– Verificação de um único modelo: identificação de sobreposições internas ao próprio arquivo IFC.
A execução dos cálculos é realizada no navegador do usuário. Isso quer dizer que os bytes brutos do arquivo IFC não são armazenados nos servidores da EBBIM, respeitando a privacidade dos usuários; os modelos carregados permanecem restritos à sessão do navegador durante o processamento.
Os elementos considerados na verificação seguem a classificação do esquema IFC declarada nos arquivos a serem testados — cada classe e subtipo (por exemplo, IfcWall, IfcWall.SOLIDWALL, IfcDuctSegment, IfcSpace) é tratado como uma categoria distinta, sem agrupamento ou normalização adicionais pela ferramenta. Abaixo de cada classe IFC, o POSEIDON apresenta uma tradução em português que ajuda muito o especialista a compreender quais tipos de objetos estão sendo analisados.
O Poseidon apresenta, para cada teste solicitado, dados sobre:
- A quantidade de elementos testados
- A quantidade de colisões encontradas
- A taxa de colisões por objetos testados
- O volume em m³ da soma de objetos testados
- O volume em m³ da sobreposição de objetos
- A quantidade de falhas nos testes originadas por problemas de má-formação das geometrias testadas

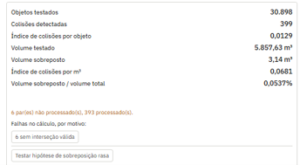

Figura 2 – Resultados sob forma de índices em tempo real
Os resultados dos testes são agrupados automaticamente em pares de classes IFC. A informação “IfcDoor X IfcWall (45)” indica, por exemplo, que foram encontradas 45 colisões entre elementos do tipo Porta (IfcDoor) e Parede (IfcWall). Ao clicar em um resultado como este, a janela de visualização exibe os elementos que estão colidindo.

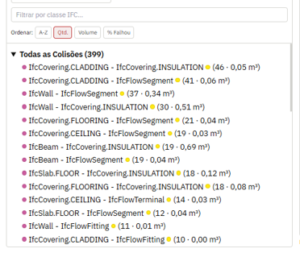

Figura 3 – Agrupamento automático de colisões a partir das classes IFC; ferramentas de ordenação de grupos (alfabeticamente, por quantidade de colisões, por volume de colisões ou por falhas nas geometrias)

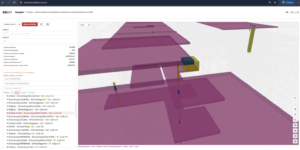

Figura 4 – exemplo típico de apresentação de colisões: os “objetos” em azul escuro correspondem ao volume sobreposto entre dois elementos.
Os resultados de um teste podem ser exportados para relatórios em PDF ou em BCF (BIM Collaboration Format). O POSEIDON permite que o usuário escolha qual versão (1.0, 2.0, 2.1 e 3.0) e para qual variação de BCF (BIM Collab ZOOM, Trimble ou Genérico) a exportação deve ser realizada, possibilitando o encaminhamento do teste a escritórios que utilizem outros softwares e plataformas, como Trimble Connect, BIM Collab ZOOM, Navisworks, Solibri, ArchiCAD, Revit, TQS e outros.

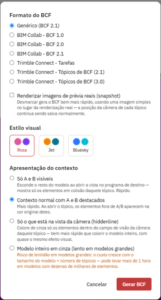

Figura 5 – Janela de exportação de BCF, com opções específicas para algumas plataformas e diferentes métodos de criação de imagens de contexto.

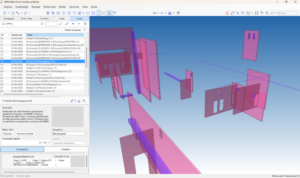

Figura 6 – Relatório de BCFs com as colisões, exportado do POSEIDON e aberto no BIM Collab ZOOM.
Para ter acesso aos relatórios em PDF e BCF, basta informar seu nome e seu e-mail de contato. Não é cobrada nenhuma taxa e nenhuma informação bancária é solicitada. A EBBIM, eventualmente, enviará notícias sobre atualizações do POSEIDON, lançamentos de novos aplicativos ou treinamentos, e você poderá cancelar o recebimento de mensagens a qualquer momento.
Fontes e Referências
– BRASIL. Lei nº 14.133, de 1º de abril de 2021. Lei de Licitações e Contratos Administrativos. Art. 19, § 3º.
– buildingSMART International. BIM Collaboration Format (BCF) — especificação aberta para troca de dados de coordenação de projeto entre softwares BIM.
– Poseidon Standalone (EBBIM): poseidon.ebbim.com.br
